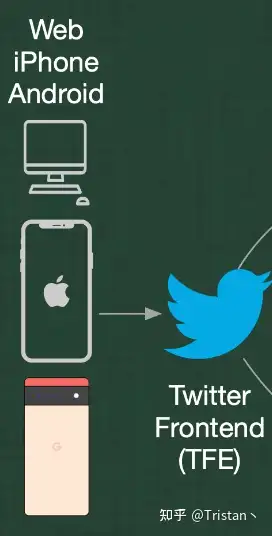

用户的请求最先来到前端。Twitter的前端架构叫Twitter Frontend (TFE)。作为中间层，它连接了web, android, iPhone客户端和Twitter的内部服务。它的作用包含反向代理(reverse proxy), API网关(API Gateway), 以及路由器（router）。这三个名词也很好的解释了TFE帮助解决的问题：

用户验证，安全验证

数据请求: 在微服务结构下，用户的请求可能需要多个微服务来合作解决。TFE可以把请求分解成对应微服务的请求，并收集和制作response

负载均衡：将请求转递到对应的服务，并平衡服务器的负载

限流：比如限制来自相同IP下的请求次数

举个例子，TFE可以验证cookie并将Twitter Identity Assertion headers (Twitter身份认证的一种header)传给对应的后端服务。验证cookie是一件比较复杂的过程，通过TFE完成的话，后端的服务就不需要考虑用户验证了。

API层

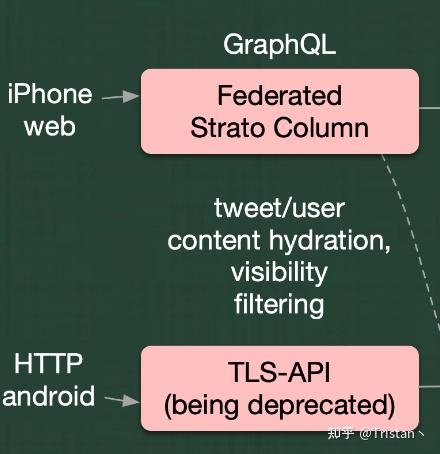

用户的请求经过TFE会到达Federated Strato Column或者TLS-API，到达的API目前是根据用户的客户端类型决定的 (iPhone, web用户会使用Strato API，HTTP和Android用户"可能"会使用TLS-API)。

Federated Strato Column

乍一看，分开这三个词只认识俩，合起来整个直接不知所云。但是经过阅读，Federated, Strato, Column的其实这三个词都非常讲究。

Federated

即federated database (又名virtual database，虚拟数据库), wikipedia给出的定义是这样的:

A federated database system (FDBS) is a type of meta-database management system (DBMS), which transparently maps multiple autonomous database systems into a single federated database. The constituent databases are interconnected via a computer network and may be geographically decentralized. Since the constituent database systems remain autonomous, a federated database system is a contrastable alternative to the (sometimes daunting) task of merging several disparate databases. A federated database, or virtual database, is a composite of all constituent databases in a federated database system. There is no actual data integration in the constituent disparate databases as a result of data federation.

简而言之，federated database解决的问题就是同时获取以及更新来自不同数据库的数据，并且federated database本身不集成数据。拥有这样一个数据的集合对于Twitter成百上千数据库规模的数据管理是非常有帮助的，Twitter的工程师可以使用Strato一个平台直接读取和更新数据，而不是寻找对应的微服务或者数据库完成数据的读取和更新。

Strato

Strato就是这个federated database的名字，这个数据库只在Twitter内部使用。查询这个数据库需要用到的语言叫做StratoQL，它与Scala比较像。

Strato有一个重要的功能叫做query-defined datasets。(在常见的数据库系统里类似的功能叫做View(视图)或者stored procedure(存储过程))，用户可以将业务逻辑写成query-defined datasets并重复查询它们，Strato会自动host这些datasets。

Query-defined datasets能够解决不少微服务架构的问题。比方说，如果我们要找最好的tweet，在微服务架构下我们需要创建一个“best-tweet” (最好的tweet) 的微服务，这个服务需要查询其他的微服务（比方说最有趣的tweet的微服务和最有营养内容的tweet微服务）来判断tweet的质量。然而，如果使用query-defined datasets，我们可以把需要查询的数据直接放入query-defined datasets中而不是创建新的微服务，从而节省了创建和维护微服务的人力物力。

Strato还有其他的一些功能包括自动完成请求的batching和使用用户自行选择的API协议（包括JSON/REST, 和Thrift），这些功能一般都需要开发者主动去选择或优化，但是在Strato里都是默认的行为。

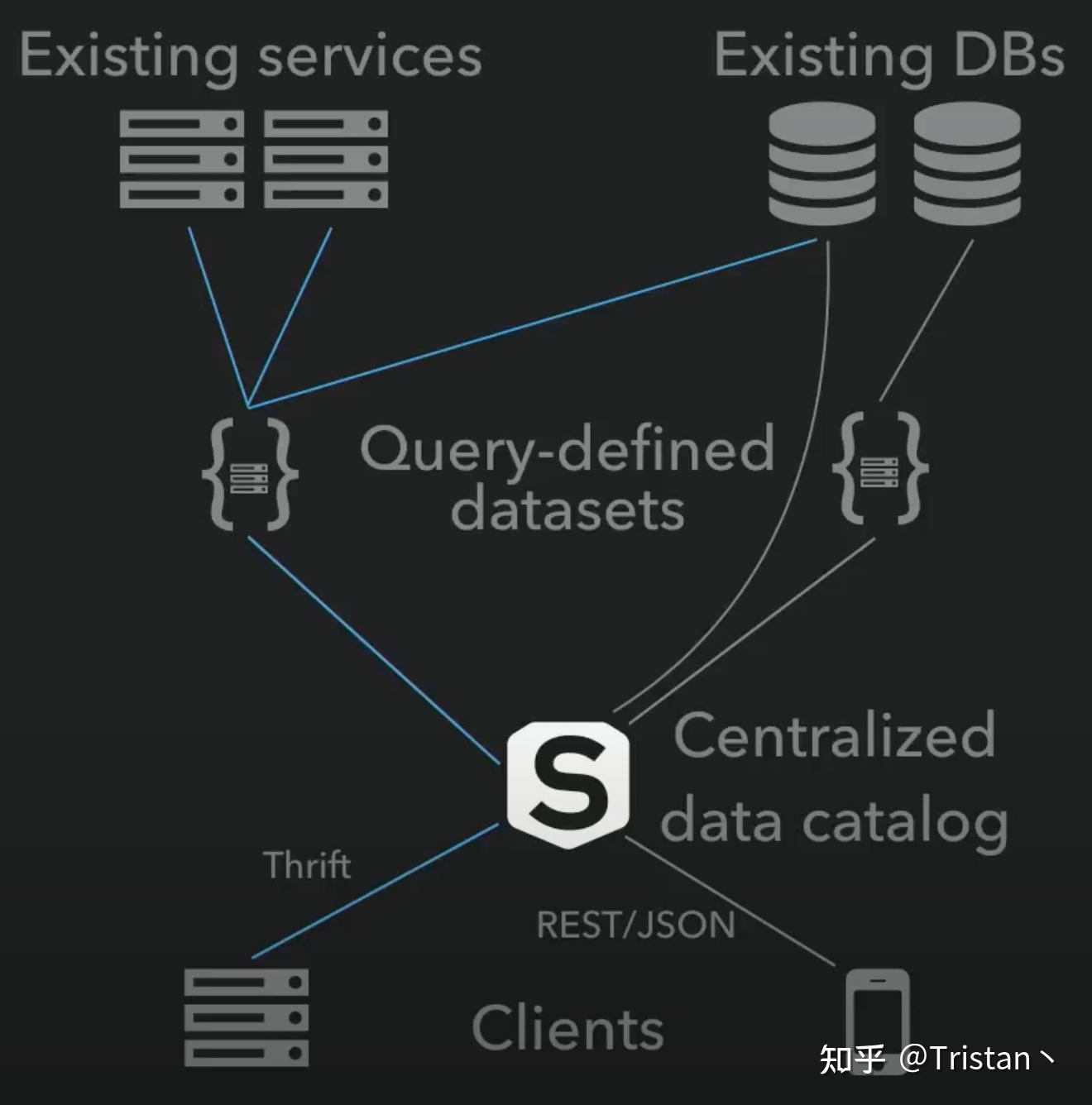

Strato示意图，其中Strato既可以读写query-defined datasets也可以读写现有的服务和数据库

Column

由于Strato并为开源也无开源的计划，我只能根据现有的信息对Strato的数据格式进行一个估测。通过调查，可以知道的是使用Strato比较简单并且有可能是对于数据库”列“的一种抽象。

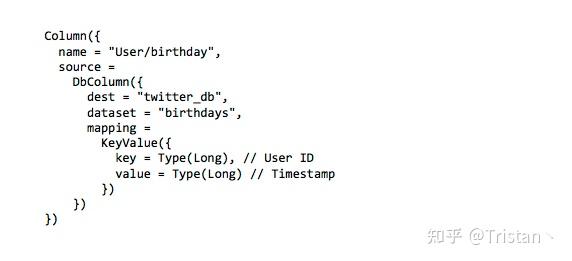

前Twitter Staff Engineer留下的珍贵Strato Column的例子

向Strato添加数据的方式是添加与数据对应的配置文件。上图的例子就是储存Twitter用户生日的一个配置文件。

可以看到这个配置的目的地(dest)是“twitter_db”，数据集是“birthdays”。mapping提到了这个column是一个User ID -> 生日Timestamp的key-value store的形式。[该段落内容均为”开局一张图，剩下全靠编“的体现，Strato既不开源又没有解释清楚这个例子...]。

Strato Column还有一个很大的优势即GraphQL schema的添加。在column中的体现为添加一个名为"graphql"的field。

这样简单的column的形式可以让内部人员不需要学习即可添加Strato Column，并且将Strato Column的hosting和维护交由Strato系统来解决。

TLS-API （being deperacated）

在资料查询的过程中我并没有找到Twitter的TLS-API。板书上的being deprecated也表示了该API正在被Twitter弃用。马斯克在Alex Xu的twitter附加的笔记的第一条就是

Maybe deprecate TLS this week, as only needed if Android app >1 year old.

说明近一年内某次安卓客户端的更新已经弃用了TLS。

简单来说，可能就是twitter曾经使用的是由TLS (Transport Layer Security, 传输层安全协议)加密的API链接方式。为什么不再使用的原因可能是现有的Strato-based方法更优以及GraphQL的使用。

GraphQL

细心的同学可能看到了Federated Strato Column的上方写了GraphQL。作为Twitter最近使用的非常重要的Query Language，本文也想简单讲讲Twitter使用GraphQL的动机和解决问题。

GraphQL的优势

了解GraphQL的优势会对理解Twitter使用GraphQL的动机非常有帮助。

比起传统的REST/HTTP, GraphQL最大的优势在于准确的获取需要的数据。比方说，如果我们要获取每个Twitter用户的生日，但假设我们只有一个/user/{id}的节点（基于user id获取用户信息的节点），传统获取信息的方式为

获取全部用户的id

Fetch每一个用户的用户信息

筛选出用户的id，名字，生日并返回

或者我们创建一个/user/birthdays的节点来解决以上的业务逻辑。

然而，使用GraphQL的话，只需要一个query即可解决所有问题

query GetUsersBirthdays {
  user {
    id
    name
    birthday
  }
}

同时，我们也可以创建fragment将部分业务逻辑存储起来并方便重复使用。

fragment userInfo on User {
  id
  name
  birthday
}

query GetUsersBirthdays {
  user {
    ...userInfo
  }
}
# userInfo 可以被复用到其他的query里

使用GraphQL的动机

Twitter API v1.1 通过微服务架构，在公司的早期让开发者大大提高了开发的速度。但与此同时，一个痛点就是大量分散的API节点也同时诞生，并且很多节点的存在只是为了解决很小且特定的需求。

所以在设计Twitter API v2的时候，一个最重要任务就是减少特定业务逻辑的节点数量。这正好对应了我们提到的GraphQL的一大优势，即通过query object获取特定的数据而不是创建新的节点。

上文中我们还提到了fragment的复用，fragment的复用不仅限于逻辑上的复用。更重要的是渲染复用（rendering reuse）。举个栗子，当多个组件同时需要上方的userInfo的时候，每个组件都可以声明（declare） ...userInfo。userInfo在全局只会被fetch一次。从这个角度来想，GraphQL的使用不仅减少了节点的数量，也减少了节点被fetch的次数。

GraphQL和Strato的联系

通过对比Strato的query-defined datasets和GraphQL的fragment，我们注意到，GraphQL和Strato的设计哲学其实是十分相似的 -- 即减少特定的节点数量和逻辑的复用。不同的是，Strato是在数据库层的简化，GraphQL是对于服务层的简化。

事实上，Twitter内部已经有基于Strato设计的GraphQL API，从而保持了federated database -> API层 -> client点对点的数据格式(end-to-end types)。这其中的意义是使用不同数据库、服务的时候，能有统一的方式获取业务逻辑需要的数据。这点对于数据密集型应用是非常有意义的。

总结

TFE作为API Gateway，连接了Twitter的不同类型的客户端和服务

Strato是Twitter打造的Federated Database，其意义在于给予了同时获取或更新不同数据来源的能力

Strato的query-defined datasets是在Federated Database中类似视图的concept，可以减少不必要的业务逻辑服务

GraphQL是Twitter重要的query language，可以帮助业务逻辑准确的获取需要的数据，并对不同组件需要的相同数据进行复用

参考

[1] @beyang. (2017, October 26). Graphql at Twitter. Sourcegraph. Retrieved November 24, 2022, from https://about.sourcegraph.com/blog/graphql/graphql-at-twitter

[2] Hylbert, J. Q., & Cosenza, S. (2020, August 12). Rebuilding twitter's public api. Twitter. Retrieved November 24, 2022, from https://blog.twitter.com/engineering/en_us/topics/infrastructure/2020/rebuild_twitter_public_api_2020

[3] Thinking in relay: Relay. Relay RSS. (n.d.). Retrieved November 24, 2022, from https://relay.dev/docs/principles-and-architecture/thinking-in-relay/

[4] Solomon, M. (2017, December 10). Strato: Twitter's Virtual Database powered by microservices. YouTube. Retrieved November 24, 2022, from https://www.youtube.com/watch?v=E1gDNHZr1NA&ab_channel=FunctionalTV

[5] Xu, A. (2022, November 19). Twitter architecture 2022 vs. 2012. what's changed over the past 10 Years? Twitter. Retrieved November 24, 2022, from https://twitter.com/alexxubyte/status/1594008281340530688

[6] Musk, E. (2022, November 19). Just leaving twitter HQ code review. Twitter. Retrieved November 24, 2022, from https://twitter.com/elonmusk/st
