XXL Job

XXL-JOB 是一个分布式任务调度平台，其核心设计目标是开发迅速、学习简单、轻量级、易扩展。现已开放源代码并接入多家公司线上产品线，开箱即用。

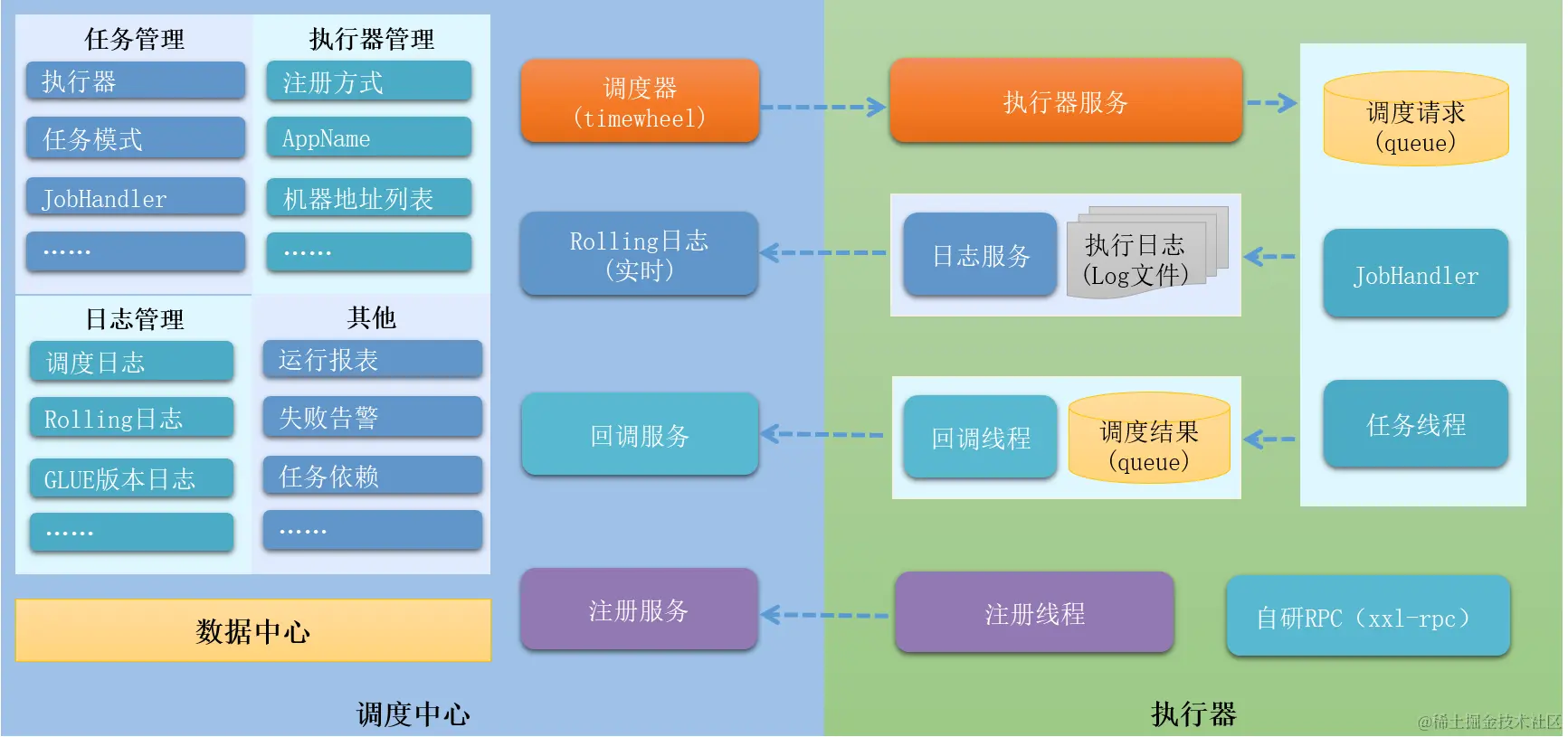

我们重点剖析下架构图：

▍ 网络通讯 server-worker 模型

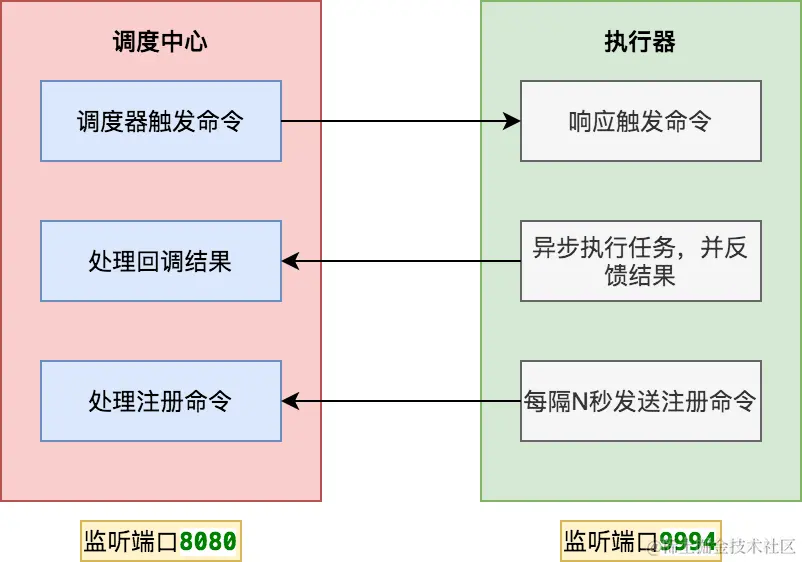

调度中心和执行器两个模块之间通讯是 server-worker 模式。调度中心本身就是一个SpringBoot 工程，启动会监听8080端口。

执行器启动后，会启动内置服务（ EmbedServer ）监听9994端口。这样双方都可以给对方发送命令。

那调度中心如何知道执行器的地址信息呢？上图中，执行器会定时发送注册命令，这样调度中心就可以获取在线的执行器列表。

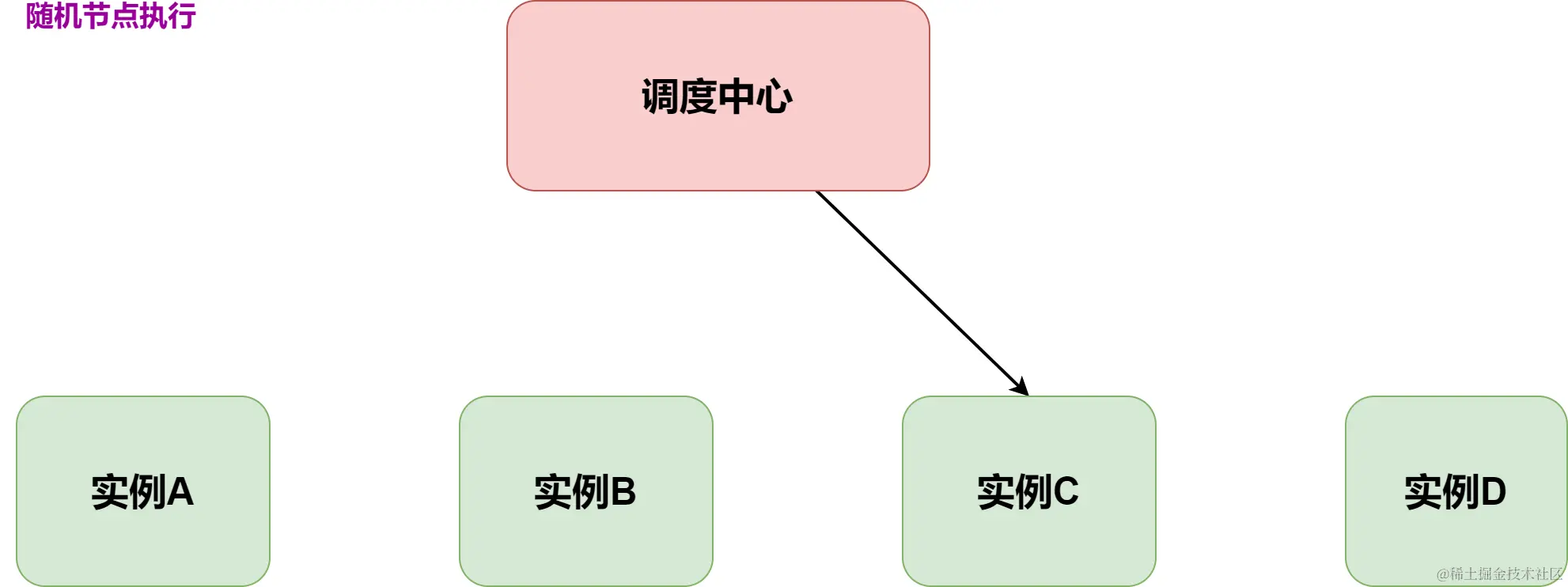

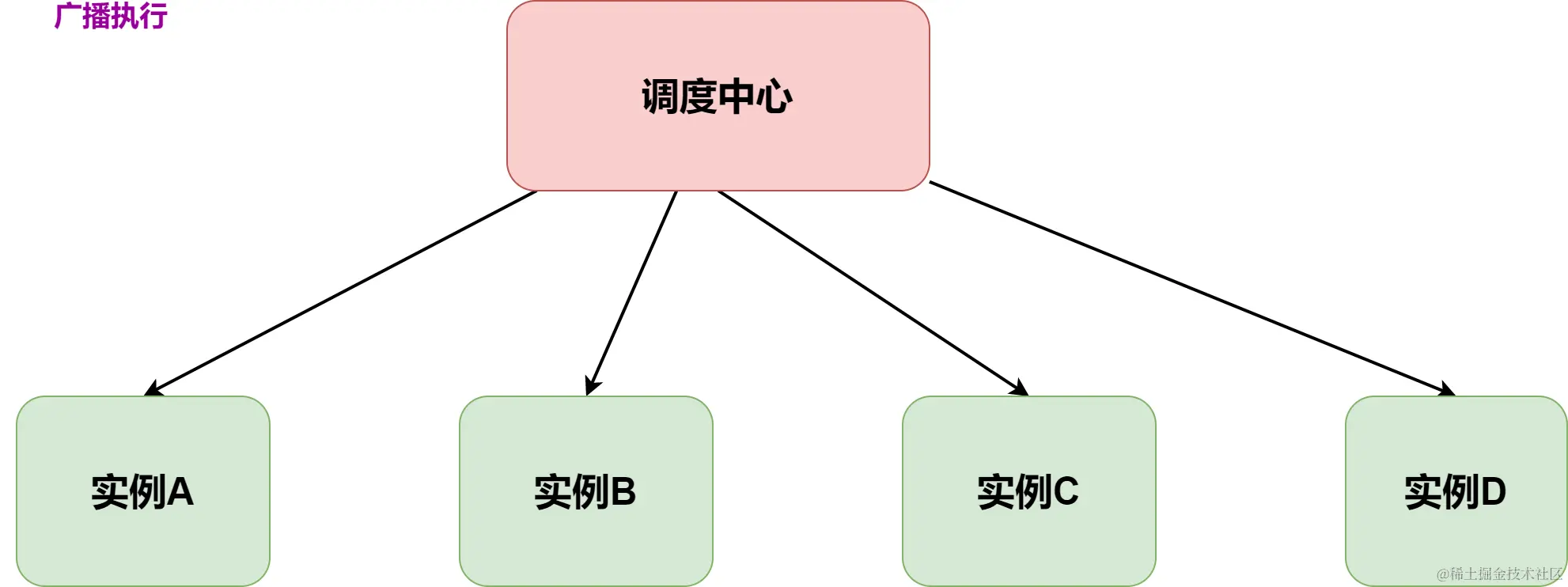

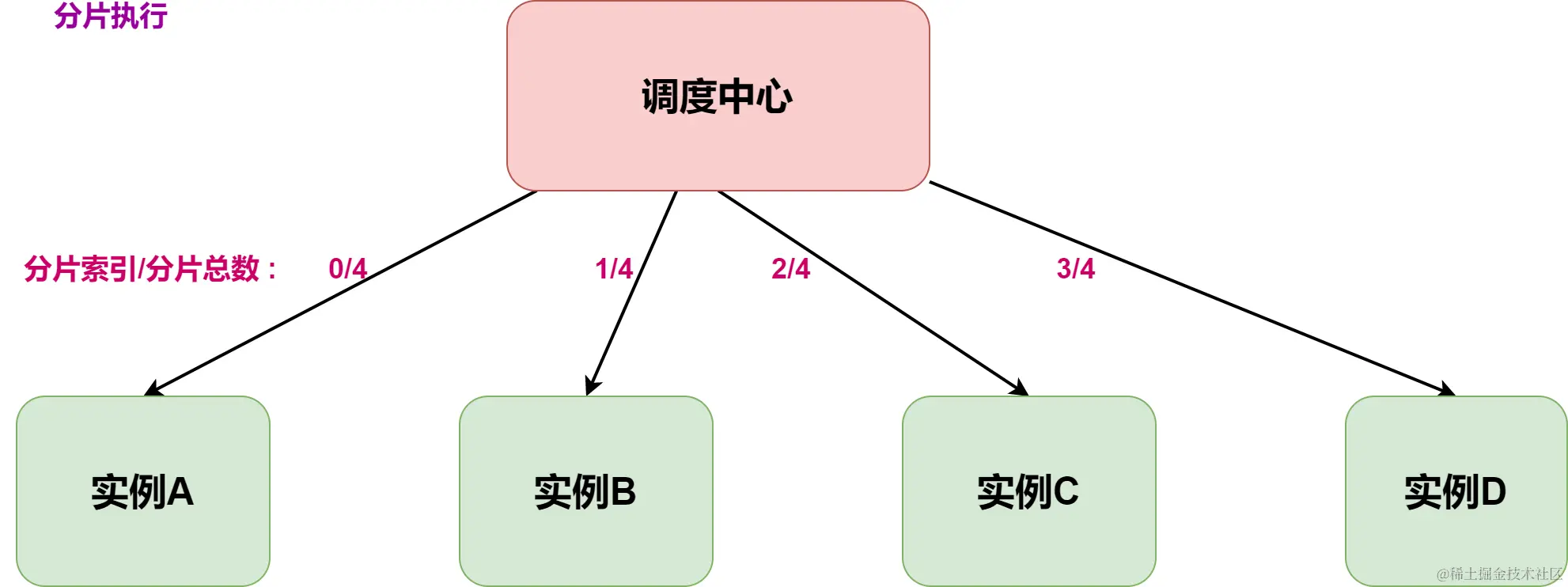

通过执行器列表，就可以根据任务配置的路由策略选择节点执行任务。常见的路由策略有如下三种：

▍ 调度器

调度器是任务调度系统里面非常核心的组件。XXL-JOB 的早期版本是依赖Quartz。

但在v2.1.0版本中完全去掉了Quartz的依赖，原来需要创建的 Quartz表也替换成了自研的表。

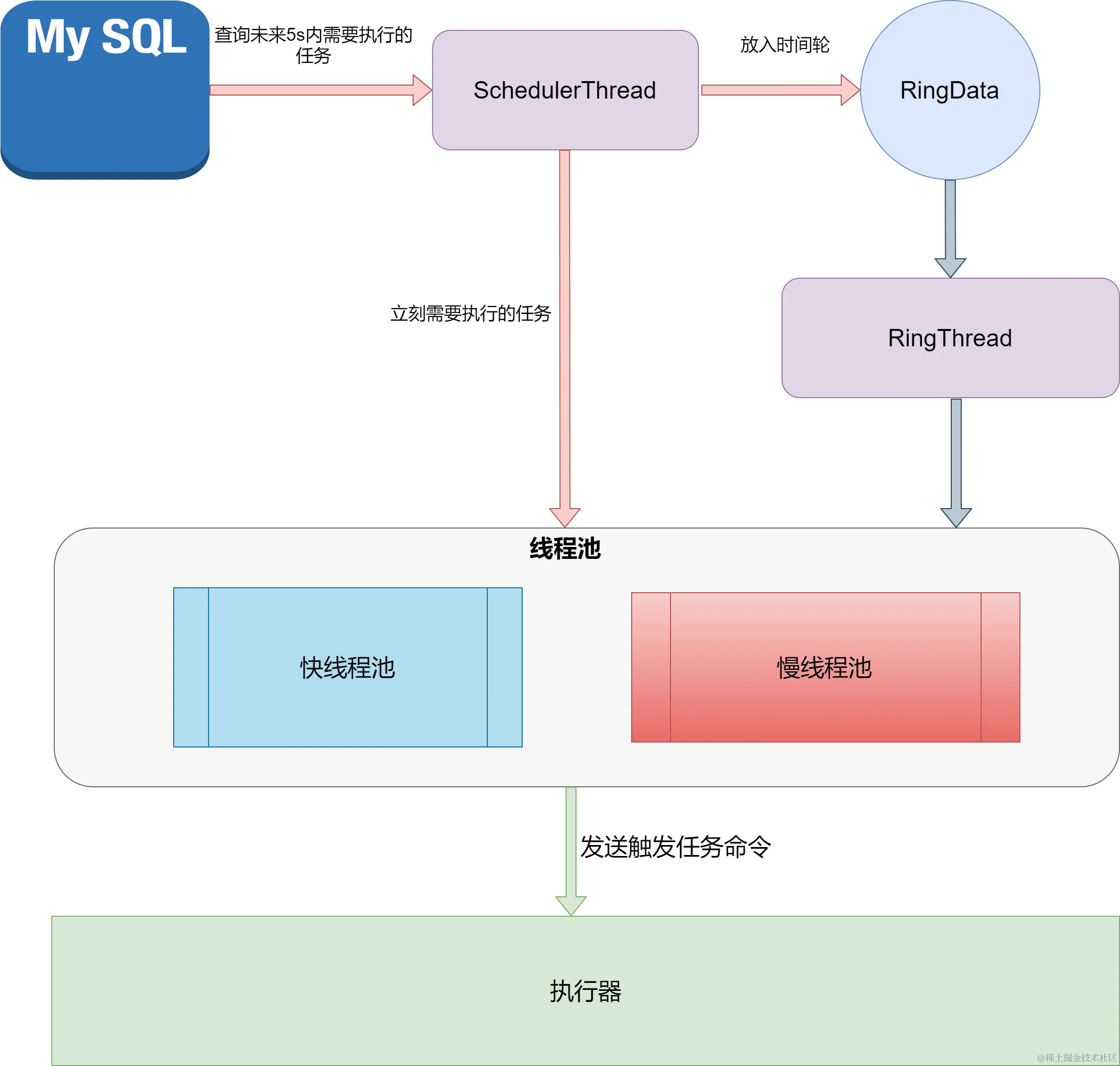

核心的调度类是：JobTriggerPoolHelper 。调用start方法后，会启动两个线程：scheduleThread 和 ringThread 。

首先 scheduleThread 会定时从数据库加载需要调度的任务，这里从本质上还是基于数据库行锁保证同时只有一个调度中心节点触发任务调度。

调度线程会根据任务的「下次触发时间」，采取不同的动作：

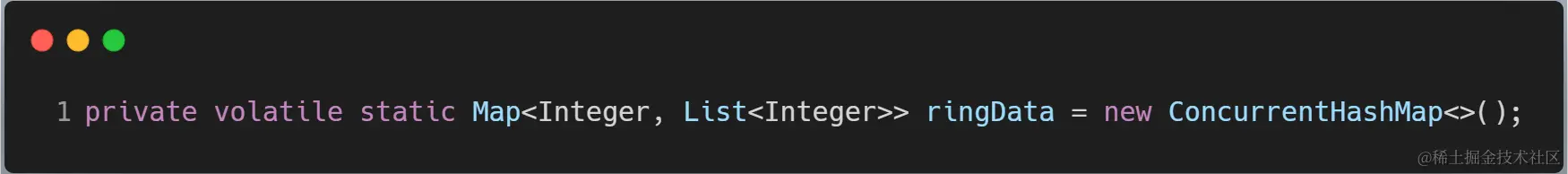

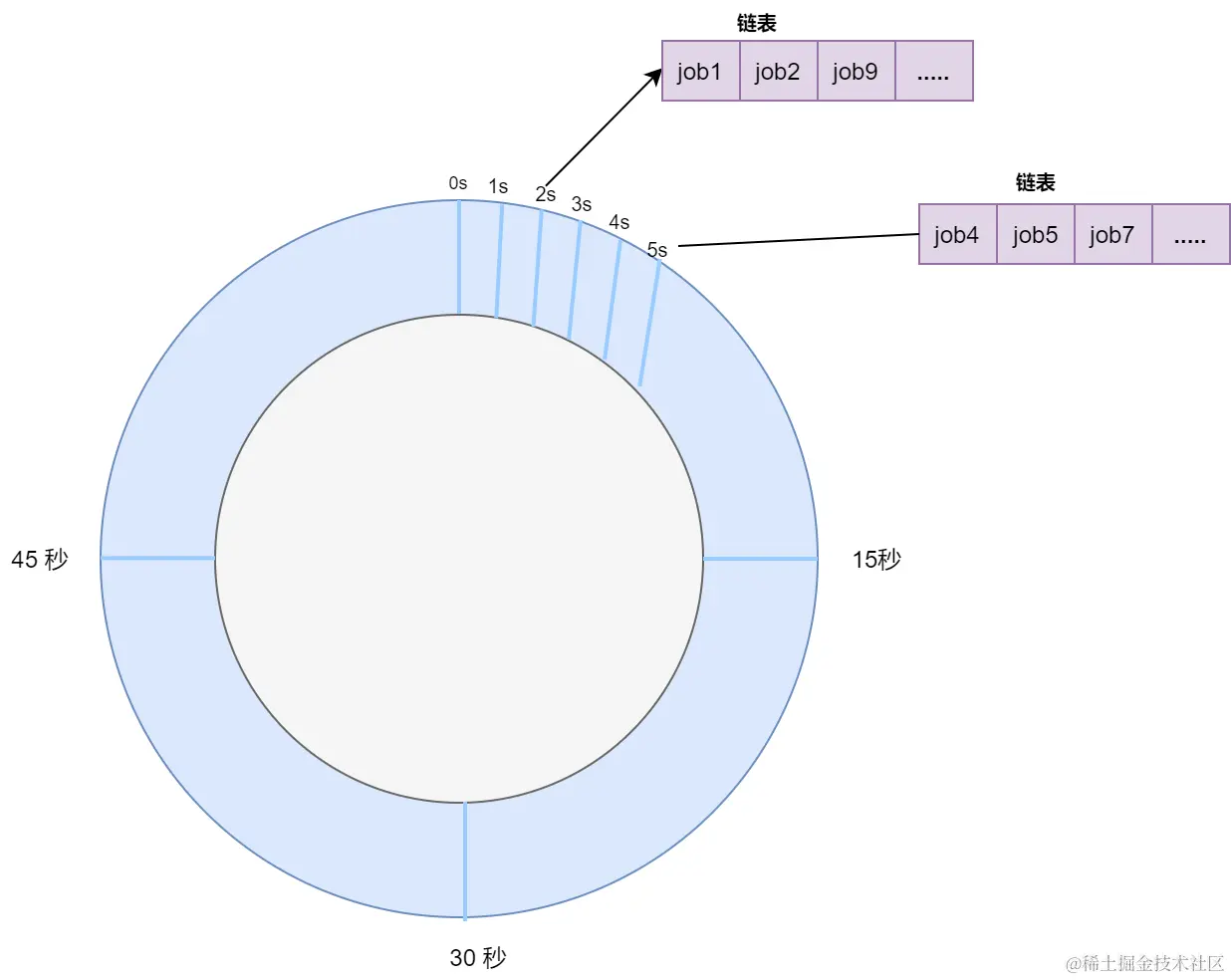

已过期的任务需要立刻执行的，直接放入线程池中触发执行，五秒内需要执行的任务放到 ringData 对象里。

ringThread 启动后，定时从 ringData 对象里获取需要执行的任务列表，放入到线程池中触发执行。

# 3 总结

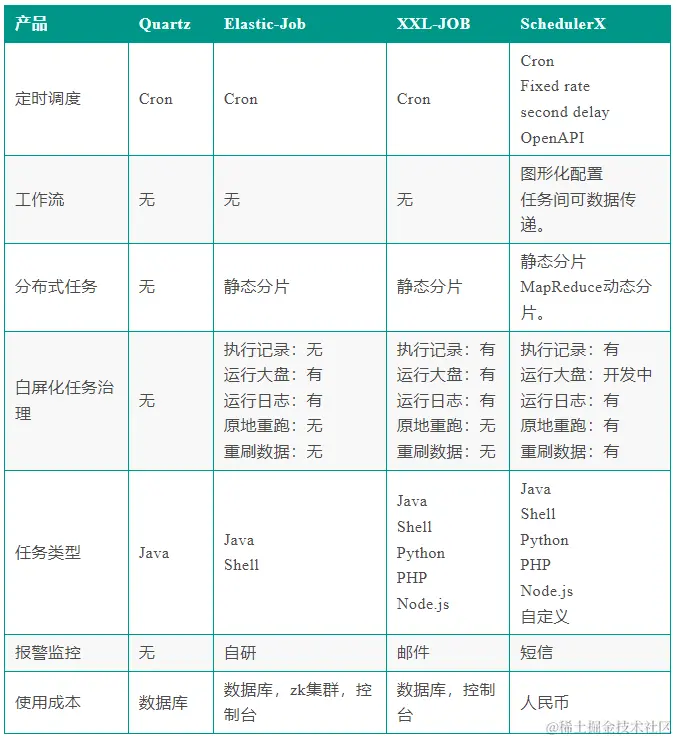

首先我们将任务调度开源产品和商业产品 SchedulerX 放在一起，生成一张对照表：

Quartz 和 ElasticJob从本质上还是属于框架的层面。

中心化产品从架构上来讲更加清晰，调度层面更灵活，可以支持更复杂的调度（mapreduce动态分片，工作流）。

XXL-JOB 从产品层面已经做到极简，开箱即用，调度模式可以满足大部分研发团队的需求。简单易用 + 能打，所以非常受大家欢迎。

其实每个技术团队的技术储备不尽相同，面对的场景也不一样，所以技术选型并不能一概而论。

不管是使用哪种技术，在编写任务业务代码时，还是需要注意两点：
